布边追踪系统(AC10系列)

对于定型机来说,布边能否快速而精准的上到针板上,是定型机生产效率高低的关键指标,Techmach公司推出的布边追踪系统能帮助客户解决此项问题。


工作原理:

布边追踪系统由驱动器(内置控制板)、红外线传感器及展边装置组成。红外线传感器实时监测布边的实际位置并传输给控制器,控制器比较布边位置和针板位置的差异,输出控制信号使驱动器动作,保证了布边能快速精准的上到针板上。


性能特点:

● 模拟量控制,避免导轨来回抖动

● 电子限位,避免导轨因行程过大而造成损坏

● 布料左右两侧独立控制

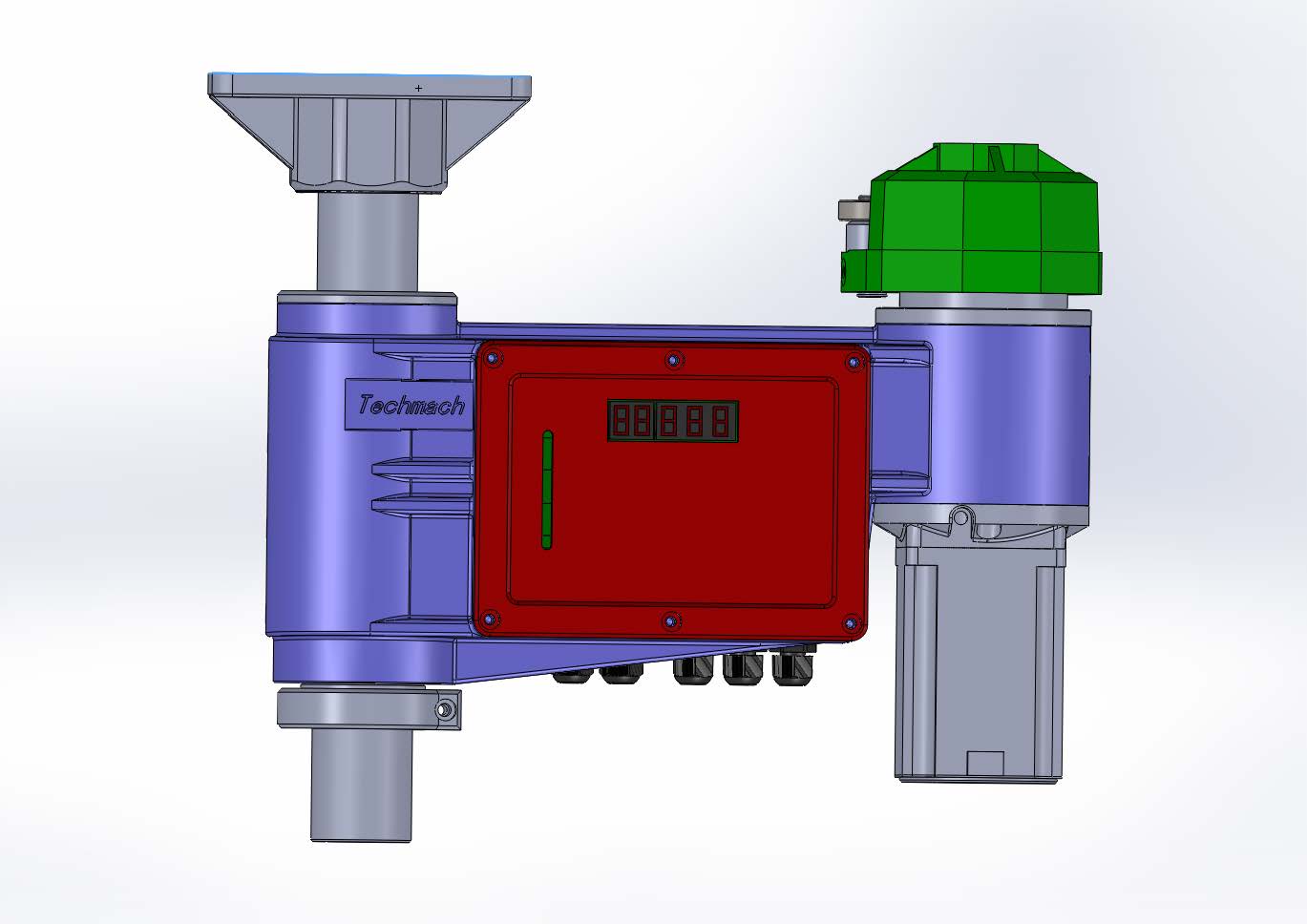

AC10系列驱动器设计极为巧妙,结构紧凑,内置控制电路板,采用无刷交流伺服电机配合高传动效率的行星齿轮减速箱,驱动速度高达150mm/s。

AC10-M-00 驱动器L.jpg



工作电压:220VAC 额定电流:1.8A 额定功率:400W 最大推力:1500N 最大速度:150mm/s 防护等级:IP54 环境温度:-10℃~+80℃ 空气湿度:0~90%无(水汽)凝结 外壳材质:高强度铝合金 重量:30kg
