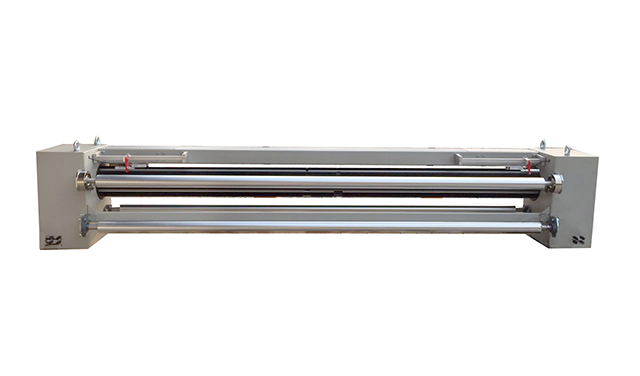

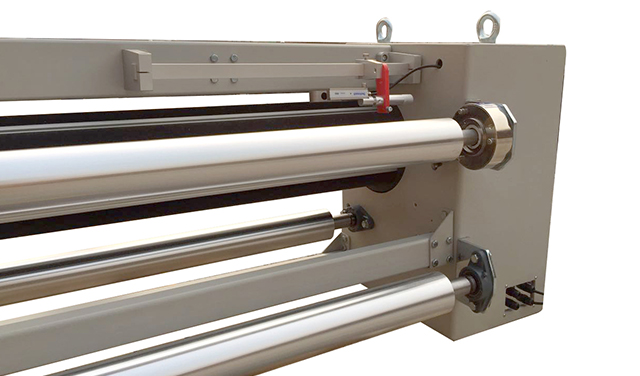

数码印花机进布系统

Techmach数码印花机进布系统用于将织物送入数码印花机中。该系统由A型放卷装置、储料装置和进布装置三部分组成。此系统可以保证连续进布张力控制,满足印花设备间歇式的工作要求,织物通过进布装置传送到压布辊,最终到达数码喷绘环节。此系统可以实现储料、纠偏、张力等同步控制,以满足客户对印花质量和精度的要求。


原理图


机器最大速度:5~60m/min(伺服电机) 同步电机工作电压:380V,50Hz 幅宽范围:800mm~3600mm 驱动器工作电压:24VDC 驱动器速度:20mm/s 驱动器行程:±100mm 传感器检测范围:75mm 检测精度:±0.5mm 张力控制范围:0~1000N 防护等级:IP54 环境温度:0℃~+50℃ 重量:300kg
